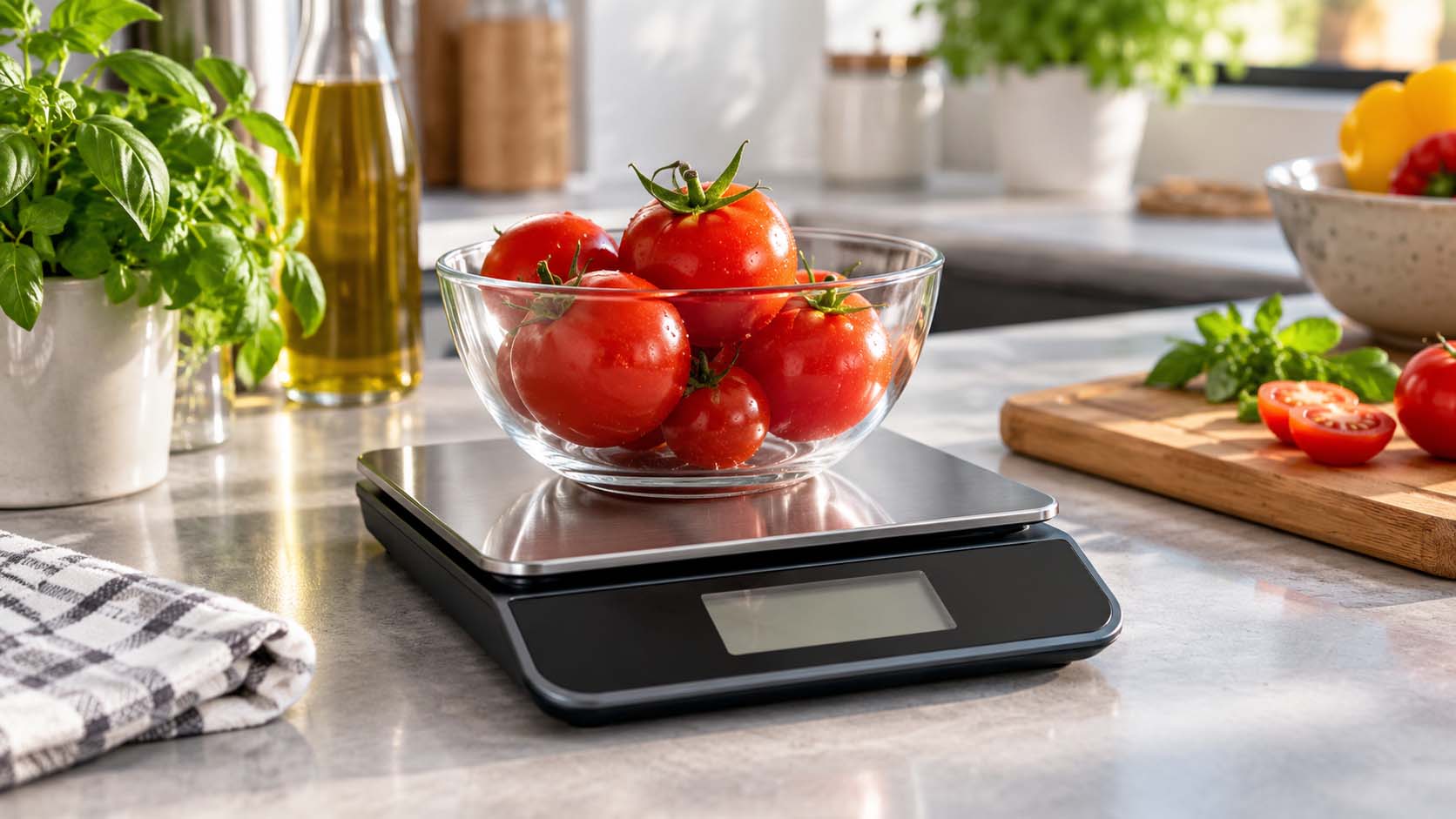

Elektronska vaga deluje jednostavno: predmet se stavi na platformu, sačeka se nekoliko trenutaka i na ekranu se pojavi rezultat. Međutim, uređaj ne meri masu direktnim očitavanjem, već registruje fizičko opterećenje koje predmet stvara na senzoru. Elektronika zatim obrađuje taj signal i pretvara ga u broj koji možemo da očitamo kao grame ili kilograme.
Šta elektronska vaga zapravo meri
Kada predmet postavite na vagu, njegova masa pod uticajem Zemljine gravitacije stvara silu kojom pritiska mernu platformu. Vaga registruje tu silu i koristi je kao osnovu za određivanje mase. U svakodnevnom govoru kažemo da vaga meri težinu, ali je u ovom kontekstu preciznije govoriti o određivanju mase preko izmerenog opterećenja.
Rezultat koji vidimo na ekranu zato nije nastao tako što je uređaj na neki način „prepoznao“ predmet. Vaga ne zna da li ste stavili jabuku, šolju ili paket. Nju zanima samo koliko je platforma opterećena i kakav signal zbog toga nastaje u mernom sistemu.
Zbog toga se rezultat može dobiti veoma brzo. Čim senzor registruje dovoljno stabilno opterećenje, elektronika obrađuje podatke i prikazuje vrednost. Kod kvalitetnijih uređaja postupak je dovoljno precizan da se registruju i male promene mase.
Senzor pretvara opterećenje u električni signal
Centralni deo mnogih elektronskih vaga je merna ćelija, poznata i kao load cell. To je precizno konstruisan element koji se pod opterećenjem veoma malo deformiše. Deformacija je toliko mala da je najčešće ne možemo videti, ali je dovoljno velika da je odgovarajući elektronski sistem registruje.
Na mernoj ćeliji nalaze se tenzometri, odnosno strain gauge elementi. Kada se metalni deo blago istegne ili sabije, menja se električni otpor tih elemenata. Promena otpora proizvodi promenu električnog signala, pa elektronika može da utvrdi koliko je senzor opterećen. Ovakav princip omogućava da vaga bude kompaktna i osetljiva bez velikih pokretnih delova, jer je dovoljna vrlo mala kontrolisana promena oblika senzora.
Od električnog signala do broja na ekranu
Signal sa senzora je veoma mali, pa ga vaga mora pojačati i obraditi. Elektronsko kolo priprema signal, a analogno-digitalni pretvarač ga pretvara u digitalne podatke koje procesor može da koristi. Tek nakon tog koraka uređaj može da izračuna vrednost koju će prikazati korisniku.
Procesor pritom koristi podatke iz kalibracije. Vaga se podešava pomoću poznatih opterećenja, tako da elektronika može da poveže određenu promenu signala sa odgovarajućom masom. Kada se tokom redovnog korišćenja pojavi novi signal, uređaj ga poredi sa tom unapred definisanom vezom i računa rezultat.
Moderni modeli često obrađuju signal i tako da umanje sitne oscilacije. Ako predmet malo vibrira ili se platforma kratko pomera, broj na ekranu ne mora odmah da prati svaku promenu. Sistem traži dovoljno stabilan signal kako bi prikazana vrednost bila korisna i čitljiva. Zato se stabilno očitavanje ne dobija samo kvalitetnim senzorom, već i pravilnim radom celog mernog sklopa.
Zašto uslovi merenja ipak imaju značaj
Preciznost elektronske vage zavisi i od načina na koji se koristi. Neravna ili meka podloga može promeniti način na koji se opterećenje prenosi na konstrukciju. Zbog toga je kod kućnih vaga najbolje koristiti čvrstu i ravnu površinu, dok se precizniji uređaji postavljaju na stabilne radne površine.
Na očitavanje mogu uticati i vibracije, pomeranje predmeta, temperatura ili nepravilno raspoređeno opterećenje. Funkcija tare rešava jedan čest praktičan problem: težina prazne posude može se poništiti, pa vaga zatim prikazuje samo masu sadržaja koji u nju dodate.
Kod određenih konstrukcija važan je i položaj predmeta na platformi. Opterećenje blizu ivice može drugačije raspodeliti silu nego predmet postavljen približno u sredinu. Zato pravilno postavljanje predmeta nije samo preporuka zbog komfora, već deo pravilnog merenja.
Kada se sve sabere, elektronska vaga pretvara fizičko opterećenje u elektronsku informaciju. Predmet optereti platformu, merna ćelija se neznatno deformiše, tenzometri menjaju signal, elektronika ga digitalizuje, a procesor uz pomoć kalibracije izračunava masu. Ono što izgleda kao jednostavno očitavanje zapravo je precizno povezan niz fizičkih i elektronskih merenja.
